Virtualisierung über KVM

Section author: @morbweb, @Tobias, @MachtDochNix (pics)

In diesem Dokument findest du “Schritt für Schritt” Anleitungen zum Installieren der linuxmuster.net-Musterlösung in der Version 7.0 auf Basis von KVM unter Ubuntu Server 18.04 LTS. Lies zuerst die Abschnitte Was ist neu in 7.0? und Vorüberlegungen, bevor du dieses Kapitel durcharbeitest.

Im folgenden Bild ist die einfachste Form der Implementierung der Musterlösung schematisch mit dem gewählten (Standard-)Netzwerk 10.0.0.0/16 dargestellt:

../../../_images/install-on-kvm-image01.png

Nach der Installation gemäß dieser Anleitung erhältst du eine einsatzbereite Umgebung bestehend aus

  • einem Host (KVM) für alle virtuellen Maschinen,

  • einer Firewall (OPNsense für linuxmuster.net) und

  • einem Server (linuxmuster.net)

Ähnliche, nicht dokumentierte, Installationen gelten für einen OPSI-Server und einen Docker-Host, die dann ebenso auf dem KVM-Host laufen können.

Voraussetzungen

  • Der Internetzugang des KVM-Hosts sollte (zunächst) gewährleistet sein. Entweder bekommt er von einem Router per DHCP eine externe IP-Adresse, Gateway und einen DNS-Server oder man trägt eine statische IP, Gateway und einen DNS-Server von Hand ein.

  • Sofern ein Admin-PC eingerichtet wird, sollte dieser die Möglichkeit haben, sich bei Bedarf in das entsprechende Netzwerk einzuklinken. Im Servernetzwerk bekommt der Admin-PC die IP-Adresse 10.0.0.10/16 mit Gateway und DNS-Server jeweils 10.0.0.254. Es bietet sich ein Ubuntu-Desktop mit der Software virt-manager an.

Download der Appliances OVA

Programm

Beschreibung

lmn7.opnsense

OPNsense Firewall VM der linuxmuster.net v7

lmn7.server

Server der linuxmuster.net v7

Nachstehende VMs sind optional, sofern eine paketorientierte Softwareverteilung für Windows-Clients (OPSi), eigene Web-Services mithilfe eines sog. Docker-Hosts betrieben und/oder eine WLAN-Anbindung via Ubiquiti bereitgestellt werden soll.

Programm

Beschreibung

lmn7.opsi

OPSI VM der lmn v7

lmn7.docker

Bereitstellung eigener Web-Dienste mithilfe eines Docker-Hosts

lmn7.unifi

Controller der Ubiquiti WLAN - Lösung

Download der OVAs unter: Download OVAs VM v7

Vorgehen

  1. Der KVM-Host wird an einen Router angeschlossen, so dass er ins Internet kommt (per DHCP oder statischer IP), es wird ein heruntergeladenes Ubuntu Server 64bit von einem USB-Stick auf dem KVM-Host installiert.

  2. Die Software für KVM und die Zeitsynchronisation werden installiert und konfiguriert.

  3. Das virtuelle Netzwerk wird auf dem KVM-Host konfiguriert.

  4. Das heruntergeladene Abbild der Firewall wird importiert, an die neue Netzwerkumgebung angepasst und die Netzwerkverbindung zur Firewall getestet. In der Firewall wird optional die externe Netzwerkanbindung konfiguriert.

  5. Der Server wird importiert, die Festplattengrößen an eigene Bedürfnisse angepasst und die Netzwerkverbindung angepasst und getestet.

  6. Abschließende Konfigurationen auf dem KVM-Host

Bereitstellen des KVM-Hosts

Hint

Der KVM-Host bildet das Grundgerüst für die Firewall OPNsense und den Schulserver server. Da KVM im Gegensatz zu Xen oder VMWare auf die Virtualisierungsfunktionen der CPU angewiesen ist, müssen diese natürlich vorhanden sein und eventuell im BIOS aktiviert werden.

Die folgende Anleitung beschreibt die einfachste Implementierung ohne Dinge wie VLANs, Teaming/Bonding oder RAIDs. Diese Themen werden in zusätzlichen Anleitungen betrachtet.

Erstellen eines USB-Sticks für den KVM-Host

Download für den KVM-Host

Es wird für die Installation auf dem KVM-Host ein Ubuntu Server 64bit in der Version 18.04 LTS verwendet. Es wird das alternative Installationsimage für DVD/USB-Stick verwendet, welches hier unter “Download the alternate installer” heruntergeladen werden kann. Im Menü findet sich auch der Term “traditional installer”.

Hilfreiche Befehle sind (Vorsicht - mit dd werden vorhandene Daten unwiderruflich zerstört) hier aufgeführt. Der Name des USB-Stick-Gerätes muss vorher herausgefunden werden, z.B. mit fdisk -l, er wird aus Sicherheitsgründen hier mit /dev/sdX bezeichnet.

Löschen des MBRs des USB-Sticks
# sudo dd if=/dev/zero of=/dev/sdX bs=1M count=10
Größe des ISOs herausfinden
# du -b ubuntu-18.04.1-server-amd64.iso
749731840  ubuntu-18.04.1-server-amd64.iso
Kopieren des ISOs auf den Stick
# sudo dd if=ubuntu-18.04.1-server-amd64.iso | sudo pv -s 749731840 | sudo dd of=/dev/sdX bs=1M && sync
[sudo] Passwort für linuxadmin:
715MiB 0:00:09 [73,1MiB/s] [====================================================================>] 100%
0+168504 Datensätze ein
0+168504 Datensätze aus
749731840 bytes (750 MB, 715 MiB) copied, 9,78505 s, 76,6 MB/s

Natürlich können auch alle anderen gängigen Tools zur Erstellung genutzt werden. Im folgenden Video ist die Prozedur anhand einer älteren ISO-Datei dargestellt, verläuft aber äquivalent mit jeder aktuellen Ubuntu-Version:

Installation des KVM-Hosts

Tip

Tl;dr

  • Achte auf die Auswahl der korrekten Netzwerkschnittstelle für einen Internetzugang

  • Erstelle einen Nutzer linuxadmin mit einem sicheren Passwort

  • Richte ein LVM auf deiner Festplatte/RAID mit 25GB für das Betriebssystem des KVM-Hosts ein

  • Wähle das Pakets OpenSSH server

  • Nach Reboot, Update des Systems und Installation von qemu-kvm und libvirt-bin

Netzwerkeinrichtung

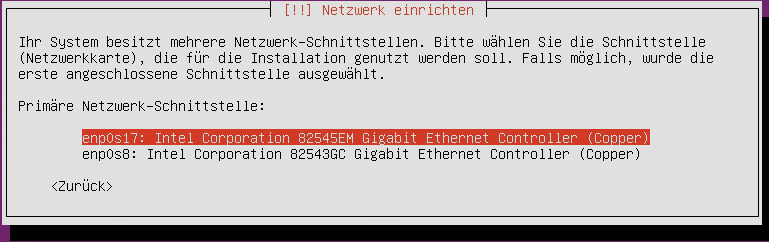

Nach Sprach- und Keyboardauswahl wird das Netzwerk eingerichtet. Es muss die primäre Schnittstelle ausgewählt werden, die einen Zugang zum Internet ermöglicht.

../../../_images/kvmhost-install-network.png

Sollte die automatische Netzwerkkonfiguration per DHCP nicht erfolgreich sein, kannst du auch manuell IP-Adresse, Gateway und DNS-Server eingestellen (z.B. für die Kunden von Belwue). Wichtig ist die richtige Schnittstelle auszuwählen.

Rechnername, Benutzername, Passwort, Zeitzone

Es wird empfohlen wie im Beispiel host als Rechnernamen zu verwenden. Der Benutzername wird im Beispiel linuxadmin genannt und dazu ein sicheres Passwort vergeben. Die Zeitzone sollte bereits richtig erkannt werden.

Festplatten partitionieren

Im Beispiel wird Geführt - gesamte Platte verwenden und LVM einrichten gewählt. Wer eine Festplatte bzw. ein RAID verwendet, die eine Partitionierung enthält, dem wird dementsprechend die Option zur Wiederverwendung angeboten. Hat man bereits eine exisitierenden Partition und ein existierendes LVM und will sie nicht wiederverwenden, so muss dementsprechend zustimmen, dass die existierenden Daten entfernt werden.

Im Anschluss muss man auf alle Fälle dem Schreiben der Änderungen auf die Speichergeräte zustimmen.

../../../_images/kvmhost-install-write-partitiontable.png

Die folgende Abfrage bezieht sich tatsächlich auf die Größe der Partition die für den KVM-Host verwendet werden soll. Dies wird dementsprechend niedrig, z.B. bei 25GB angesetzt.

../../../_images/kvmhost-install-root-vg-size.png

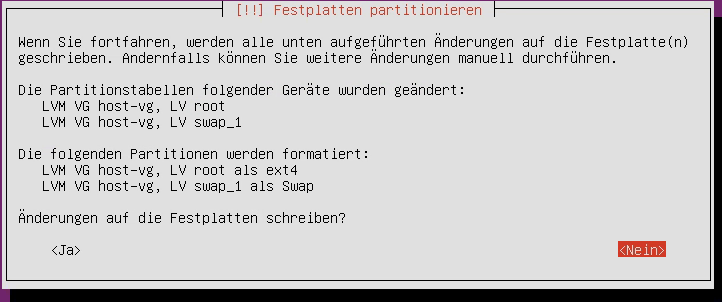

Wenn man im nächsten Dialog das Schreiben auf die Festplatte zunächst ablehnt,

../../../_images/kvmhost-install-decline-diskchanges.png

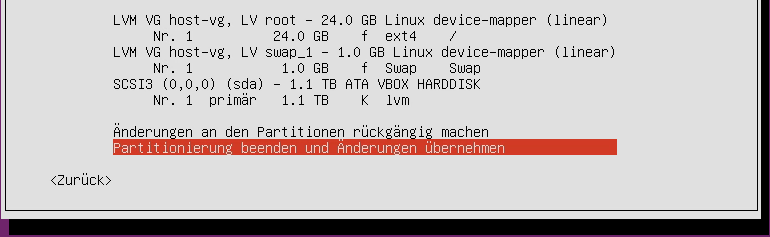

bekommt man eine Übersicht über die aktuell vorgesehene Konfiguration und hat erweitertete Änderungsmöglichkeiten (RAID, Verschlüsselung, etc.).

../../../_images/kvmhost-install-overviewchanges.png

Über Partitionierung beenden und Änderungen übernehmen kann man nun den zunächst abgelehnten Dialog bestätigen.

Paketmanager und Softwareauswahl

Der HTTP-Proxy wird leer gelassen, sofern du freien Internetzugang hast. Im nächsten Dialog sollte OpenSSH server gewählt werden.

../../../_images/kvmhost-install-tasksel.png

Am Ende der Installation musst du noch die Installation von GRUB in den Bootbereich bestätigen. Der KVM-Host wird rebootet.

Update und Softwareinstallation des KVM-Hosts

Nach einem Reboot loggst du dich als linuxadmin ein und führst zunächst ein Update aus. Das ist (Stand: Dez. 2018) notwendig, damit die spätere Konfiguration funktioniert. Der erste Befehl zeigt Dir, ob und welche IP-Adresse du auf einem Netzwerk hast. Im folgenden Beispiel wird als externe IP-Adresse immer die IP 192.168.1.2/16 verwendet, die per DHCP von einem Router zugeordnet wurde.

$ ip -br addr list
lo               UNKNOWN        127.0.0.1/8 ::1/128
enp0s8           DOWN
enp0s17          UP             192.168.1.2/16 fe80::ae1c:ba12:6490:f75d/64
$ sudo apt update
$ sudo apt full-upgrade -y

Unter Umständen werden Dialoge erneut abgefragt, die schon bei der Installation beantwortet wurden (z.B. Tastaturkonfiguration).

Installiere danach die qemu/KVM-Software durch Bestätigen der Fragen

$ sudo apt install libvirt-bin qemu-kvm kpartx qemu-utils
$ sudo apt --no-install-recommends install virtinst

Einrichten der Zeitsynchronisation

Immer eine gute Sache ist es, z.B. in Logfiles die korrekte Zeit zu finden. Aus diesem Grund erfolgt die Konfiguration eines NTP-Clients.

Installieren von ntpdate
$ sudo apt install ntpdate

Einmaliges Stellen der Uhrzeit
$ sudo ntpdate 0.de.pool.ntp.org

Installieren des NTP-Daemons
$ sudo apt install ntp

Anzeigen der Zeitsynchronisation
$ sudo ntpq -p

Vorbereitungen für den Import der virtuellen Maschinen

Download der virtuellen Maschinen

Lade auf dem KVM-Host die aktuellen OVA-Abbilder und die entsprechenden sha-Summen von der Webseite herunter.

Beispielhaft für die Version vom 24.7.2019:

# wget https://download.linuxmuster.net/ova/v7/latest/lmn7-opnsense-20190724.ova
# wget https://download.linuxmuster.net/ova/v7/latest/lmn7-opnsense-20190724.ova.sha
# wget https://download.linuxmuster.net/ova/v7/latest/lmn7-server-20190724.ova
# wget https://download.linuxmuster.net/ova/v7/latest/lmn7-server-20190724.ova.sha

Überprüfe die sha-Summe mit dem entsprechenden Werkzeug und vergleiche mit der Webseite auf Integrität.

# shasum -c *.sha
lmn7-opnsense-20190724.ova: OK
lmn7-server-20190724.ova: OK

Hint

In der weiteren Anleitung wird statt der Dateien mit Datumsstempel wie 20190724 die Datei mit * verwendet. Solange du nur je ein (das aktuelle) OVA-Abbild vorliegen hast, funktionieren die Befehle auch mit dem *.

Netzwerkkonfiguration des KVM-Hosts

Nach Installation der KVM-Software (virbr0* wurden automatisch hinzugefügt) ist die Netzwerksituation folgende:

$ ip -br addr list
lo               UNKNOWN        127.0.0.1/8 ::1/128
enp0s8           DOWN
enp0s17          UP             192.168.1.2/16 fe80::ae1c:ba12:6490:f75d/64
virbr0           DOWN           192.168.122.1/24
virbr0-nic       DOWN

In diesem Schritt wird die direkte Verbindung des KVM-Hosts mit dem Internet gekappt und eine virtuelle Verkabelung über so genannte bridges erstellt. Zunächst werden die Brücken br-red (Internetseite) und br-server (Schulnetzseite) definiert. Zuletzt kann der KVM-Host auch über die Brücke br-red eine IP-Adresse ins Internet bekommen, genau wie er über die Brücke br-server auch im pädagogischen Netzwerk auftauchen kann. Letzteres ist nicht zu empfehlen.

Hint

Die Netzwerkkonfiguration wird seit Ubuntu 18.04 standardmäßig über netplan realisiert. Wer seinen KVM-Host von früheren Ubuntu-Versionen updatet, bei dem wird nicht automatisch netplan installiert, sondern ifupdown wird mit der Konfigurationsdatei /etc/network/interfaces beibehalten.

Namen der Netzwerkkarten

Mit folgendem Befehl werden alle physischen Netzwerkkarten (teilweise umbenannt) gefunden:

# dmesg | grep eth
[    9.230673] e1000e 0000:08:00.0 eth0: (PCI Express:2.5GT/s:Width x4) 00:30:48:dd:ee:ff
[    9.273215] e1000e 0000:11:00.1 eth1: (PCI Express:2.5GT/s:Width x4) 00:30:48:aa:bb:cc
[    9.432342] e1000e 0000:08:00.0 enp0s8: renamed from eth0
[    9.654232] e1000e 0000:11:00.1 enp0s17: renamed from eth1
Anpassen der Netzwerkkonfiguration
$ sudo nano /etc/netplan/01-netcfg.yaml

Die Netzwerkkonfiguration enthält standardmäßig die Schnittstelle, die bei der Installation mit dem Internet verbunden war. Diese Schnittstelle wird dann auch mit der Brücke br-red verbunden.

network:
  version: 2
  renderer: networkd
  ethernets:
    enp0s8:
      dhcp4: no
    enp0s17:
      dhcp4: no
  bridges:
    br-red:
      interfaces: [enp0s17]
      dhcp4: no
      addresses: [ ]
    br-server:
      interfaces: [enp0s8]
      addresses: [ ]

Diese Netzwerkkonfiguration kann nun ausprobiert und angewandt werden.

$ sudo netplan try

Hint

Potenzielle Fehlerquellen sind nicht konsequent eingerückte Zeilen oder TABs.

Invalid YAML at /etc/netplan/01-netcfg.yaml line 6 column 0: found character that cannot start any token

Bei fehlerhaften Anläufen lohnt es sich, den KVM-host zu rebooten und die Netzwerkkonfiguration erneut zu betrachten.

KVM-Host auch im Internet

Soll später nicht nur die Firewall sondern auch der KVM-Host im Internet erreichbar sein, dann muss der entsprechende Block so aussehen:

network:
  ...
  bridges:
    br-red:
      interfaces: [enp0s17]
      dhcp4: yes
    br-server:
  ...

Wer bisher einen statischen Zugang eingerichtet hatte, der kann das genauso hier tun. Der entsprechende Abschnitt wäre beispielhaft

bridges:
  br-red:
    interfaces: [enp0s17]
    addresses: [141.1.2.5/29]
    gateway4: 141.1.2.3
    nameservers:
      addresses: [129.143.2.1]

Import der Firewall

Importiere die Firewall-Appliance lmn7-opnsense, fahre sie gleich herunter und benenne sie um

# virt-convert lmn7-opnsense-*.ova
...
Running /usr/bin/qemu-img convert -O raw lmn7-opnsense-20190724-disk001.vmdk /var/lib/libvirt/images/lmn7-opnsense-20190724-disk001.raw
Creating guest 'lmn7-opnsense-20190724.ovf'.
# virsh shutdown lmn7-opnsense-20190724.ovf
Domain ... is being shutdwon
# virsh domrename lmn7-opnsense-20190724.ovf lmn7-opnsense

Festplatten in das Host-LVM importieren

Die virtuellen Maschinen werden in Produktivsystemen auf einem LVM liegen. Dafür muss die Festplattengröße ermittelt, ein logical volume erstellt, das Abbild nochmals kopiert und die Konfiguration editiert. Der Bus wird auf virtio gestellt, dann heißt die Schnittstelle auch vda.

# qemu-img info /var/lib/libvirt/images/lmn7-opnsense-*disk001.raw | grep virtual\ size
virtual size: 10G (10737418240 bytes)
# lvcreate -L 10737418240b -n opnsense host-vg
# qemu-img convert -O raw /var/lib/libvirt/images/lmn7-opnsense-*disk001.raw /dev/host-vg/opnsense
# virsh edit lmn7-opnsense
...
<disk type='block' device='disk'>
   <driver name='qemu' type='raw'/>
   <source dev='/dev/host-vg/opnsense'/>
   <target dev='vda' bus='virtio'/>
   <address .../>           <---- delete this line, will be autocreated correctly
...

Jetzt kann das Abbild in /var/lib/libvirt/images gelöscht werden.

# rm /var/lib/libvirt/images/lmn7-opnsense-*disk001.raw

Netzwerkanpassung der Firewall

Die Netzwerkkarten der Appliance werden in der Reihenfolge importiert, wie sie in der Appliance definiert wurden:

  1. LAN, 10.0.0.254/16, d.h. diese Schnittstelle wird auf der pädagogischen Seite des Netzwerks angeschlossen

  2. WAN, DHCP, d.h. diese Schnittstelle wird auf der Internetseite angeschlossen und ist als DHCP-Client konfiguriert.

  3. OPT1, unkonfiguriert, d.h. diese Schnittstelle wird für optionale Netzwerke verwendet und muss zunächst nicht angeschlossen werden.

Öffne die KVM-Konfiguration und editiere die erste Schnittstelle, so dass diese sich im Schulnetzwerk befindet, hier im Beispiel wird sie an die virtuelle Brücke br-server mit dem Stichwort bridge und dem Typ bridge angeschlossen. Die MAC-Adresse sollte bei dieser Gelegenheit auch (beliebig) geändert werden.

# virsh edit lmn7-opnsense
...
<interface type='bridge'>
   <mac address='52:54:00:20:ea:70'/>
   <source bridge='br-server'/>
...

Die zweite Schnittstelle sollte genauso dem Typ bridge zugeordnet werden, allerdings an die Brücke br-red angeschlossen werden.

# virsh edit lmn7-opnsense
...
<interface type='bridge'>
   <mac address='52:54:00:d2:0c:62'/>
   <source bridge='br-red'/>
...

Die dritte Schnittstelle kann zunächst gelöscht werden. Wenn später ein weiteres Netzwerk eingerichtet wird, z.B. br-dmz für eine so genannte demilitarisierte Zone, in der sich Webserver u.ä. befinden. Kann der Abschnitt wieder hinzugefügt werden und taucht in der OPNsense als OPT1 wieder auf.

Start und Konsolenlogin

Starte die Firewall.

# virsh start lmn7-opnsense
Domain lmn7-opnsense started

Auf Konsolenebene kannst du dich per ssh (siehe oben) oder über die serielle Konsole einwählen. Ein zusätzliches Enter hilft, um das login: zu sehen.

# virsh console lmn7-opnsense
Connected to domain lmn7-opnsense
Escape character is ^]

login: root
Password:
Last login: Sun Mar 17 17:12:21 on ttyv0
...
LAN (em0)       -> v4: 10.0.0.254/16
WAN (em1)       -> v4/DHCP4: 192.168.1.23/16
...
0) Logout                              7) Ping host
1) Assign interfaces                   8) Shell
2) Set interface IP address            9) pfTop
...

Man erkennt, dass die Firewall die Netzwerkkarten für innen (LAN) und außen (WAN, hier über DHCP) richtig zugeordnet hat.

Mit der Tastenkombination STRG-5 verlässt man die serielle Konsole.

Optional: Externe Netzwerkanbindung der Firewall einrichten

Wer eine statische IP-Adresse in der Firewall braucht, der muss diese konfigurieren. Konfiguriere die WAN-Schnittstelle über 2) im Hauptmenü der OPNsense und folge den Anweisungen dort, eine feste IP-Adresse einzugeben. Die relevanten Zeilen sind beispielhaft:

Configure IPv4 address WAN interface via DHCP? [Y/n] n
Enter the new WAN IPv4 address. Press <ENTER> for none:
> 141.1.2.4
Enter the new WAN IPv4 subnet bit count (1 to 32):
> 29
For a WAN, enter the new WAN IPv4 upstream gateway address.
> 141.1.2.3
Do you want to use the gateway as the IPv4 name server, too? [Y/n] n
Enter the IPv4 name server or press <ENTER> for none:
> 129.143.2.4
Configure IPv6 address WAN interface via DHCP6? [Y/n] n
Enter the new WAN IPv6 address. Press <ENTER> for none:
>
Do you want to revert to HTTP as the web GUI protocol? [y/N]

Optional: Umstellung des Netzbereichs

Wer einen anderen Netzbereich als 10.0.0.0/16 im internen Netzwerk haben möchte, muss auch hier die IP-Adresse der Firewall ändern. Beispielhaft wird die Änderung in den beliebten bisherigen Netzbereich 10.16.0.0/12 vollzogen.

Die relevanten Zeilen sind:

Available interfaces:
1 - LAN (em0 - static)
2 - WAN (em1 - dhcp, dhcp6)
Enter the number of the interface to configure: 1

Configure IPv4 address LAN interface via DHCP? [y/N] n
Enter the new LAN IPv4 address. Press <ENTER> for none:
> 10.16.1.254
...
Enter the new LAN IPv4 subnet bit count (1 to 32):
> 12
For a WAN, enter the new LAN IPv4 upstream gateway address.
For a LAN, press <ENTER> for none:
>
Configure IPv6 address LAN interface via WAN tracking? [Y/n] n
Configure IPv6 address LAN interface via DHCP6? [y/N] n
Enter the new LAN IPv6 address. Press <ENTER> for none:
>
Do you want to enable the DHCP server on LAN? [y/N] n
Do you want to revert to HTTP as the web GUI protocol? [y/N] n
Writing configuration...done.
...

Test der Netzwerkverbindung zur Firewall

Um die Verbindung zur Firewall im Netzwerk br-server zu testen, muss ein zweiter Rechner in diesem Netzwerk konfiguriert werden. Du kannst wie unten beschrieben den optionalen Admin-PC anschließen und mit der IP 10.0.0.10, Netzmaske 16 bzw. 255.255.0.0 und Gateway 10.0.0.254 konfigurieren.

Alternativ kann zeitweilig der KVM-Host selbst als Admin-PC konfiguriert. Dafür wird wieder die netplan-Datei editiert

# nano /etc/netplan/01-netcfg.yaml

Der entsprechende Block lautet dann:

network:
  ...
  bridges:
  ...
    br-server:
      interfaces: [enp0s8]
      addresses: [10.0.0.10/16]
      gateway4: 10.0.0.254
      nameservers:
        addresses: [10.0.0.254]

netplan try und ein Enter schließt die Änderung ab.

Jetzt solltest du die Firewall vom Admin-PC (oder vom KVM-Host) aus anpingen können.

$ ping 10.0.0.254
PING 10.0.0.254 (10.0.0.254) 56(84) bytes of data.
64 bytes from 10.0.0.254: icmp_seq=1 ttl=64 time=0.183 ms
64 bytes from 10.0.0.254: icmp_seq=2 ttl=64 time=0.242 ms
...
STRG-C

Ebenso ist dann ein Einloggen mit dem voreingestellten Passwort Muster! möglich:

$ ssh 10.0.0.254 -l root
Password for root@OPNsense.localdomain:
...
LAN (em0)       -> v4: 10.0.0.254/16
WAN (em1)       -> v4: 141.1.2.4/29
...

Ausloggen mit exit oder STRG-D.

Import des Servers

Importiere die Server-Appliance lmn7-server.

# virt-convert lmn7-server-*.ova
...
Running /usr/bin/qemu-img convert -O raw lmn7-server-xxxxxxxx-disk001.vmdk /var/lib/libvirt/images/lmn7-server-xxxxxxxx-disk001.raw
Running /usr/bin/qemu-img convert -O raw lmn7-server-xxxxxxxx-disk002.vmdk /var/lib/libvirt/images/lmn7-server-xxxxxxxx-disk002.raw
Creating guest 'lmn7-server-20190724.ovf'.
# virsh shutdown lmn7-server-20190724.ovf
# virsh domrename lmn7-server-20190724.ovf lmn7-server

Festplattengrößen für den Server anpassen

An dieser Stelle muss man die Festplattengrößen für den Produktiveinsatz an seine eigenen Bedürfnisse anpassen. Für einen Testbetrieb kann die Erweiterung ausfallen und man kann gleich mit dem Import in ein LVM fortsetzen.

Beispielhaft wird die zweite Festplatte und das darin befindliche server-LVM vergrößert, so dass /dev/vg_srv/linbo und /dev/vg_srv/default-school auf jeweils 175G vergrößert werden.

Zunächst wird der Container entsprechend (auf 10+10+175+175 GB) vergrößert, dann der mit Hilfe von kpartx aufgeschlossen.

# qemu-img resize -f raw /var/lib/libvirt/images/lmn7-server-*disk002.raw 370G
Image resized.
# qemu-img info /var/lib/libvirt/images/lmn7-server-*disk002.raw | grep virtual\ size
virtual size: 370G (397284474880 bytes)
# kpartx -av /var/lib/libvirt/images/lmn7-server-*disk002.raw
# vgdisplay -s vg_srv
"vg_srv" <100,00 GiB [<100,00 GiB used / 0,00 GiB free]

Durch kpartx wurde der Container über ein so genanntes loop-device geöffnet und das darin liegende LVM wurde auf dem Serverhost hinzugefügt. Daher kann jetzt sowohl das loop-device als physical volume vergrößert als auch die logical volumes vergrößert werden. Zu letzt muss noch das Dateisystem geprüft und erweitert werden.

# pvresize /dev/loop0
Physical volume "/dev/loop0" changed
1 physical volume(s) resized / 0 physical volume(s) not resized
# vgdisplay -s vg_srv
"vg_srv" <370,00 GiB [<100,00 GiB used / 270,00 GiB free]

# lvresize /dev/vg_srv/default-school -L 175G
Size of logical volume vg_srv/default-school changed from 40,00 GiB (10240 extents) to 175,00 GiB (44800 extents).
Logical volume vg_srv/default-school successfully resized.
# e2fsck -f /dev/vg_srv/default-school
...
linbo: 1010/2621440 Dateien (0.6% nicht zusammenhängend), 263136/10485760 Blöcke
# resize2fs /dev/vg_srv/default-school
...
Das Dateisystem auf /dev/vg_srv/default-school is nun 45875200 (4k) Blöcke lang.

# lvresize /dev/vg_srv/linbo -L 175G
  Insufficient free space: 34560 extents needed, but only 34559 available
# lvresize /dev/vg_srv/linbo -l +34559
Size of logical volume vg_srv/linbo changed from <40,00 GiB (10239 extents) to <175,00 GiB (44799 extents).
Logical volume vg_srv/linbo successfully resized.
# e2fsck -f /dev/vg_srv/linbo
...
default-school: 13/2621440 Dateien (0.0% nicht zusammenhängend), 242386/10484736 Blöcke
# resize2fs /dev/vg_srv/linbo
...
Das Dateisystem auf /dev/vg_srv/linbo is nun 45874176 (4k) Blöcke lang.

Um den Container wieder ordentlich zu schließen, muss man die volume group abmelden und mit kpartx abschließen, ein letztes vgdisplay -s überprüft, ob nur noch das Host-LVM übrig geblieben ist.

# vgchange -a n vg_srv
0 logical volume(s) in volume group "vg_srv" now active
# kpartx -dv /var/lib/libvirt/images/lmn7-server-*disk002.raw
loop deleted : /dev/loop0
# vgdisplay -s
"host-vg" < GiB [xxx GiB used / yyy free]

Festplatten in das Host-LVM importieren

Auch hier wird als Speichermedium auf dem Host LVM verwendet, wofür die selben Anpassung wie bei der Firewall nötig sind, ebenso werden die Schnittstellen mit dem Bussystem wieder umbenannt (vda, vdb, virtio).

# qemu-img info /var/lib/libvirt/images/lmn7-server-*disk001.raw | grep virtual\ size
virtual size: 25G (26843545600 bytes)
# lvcreate -L 26843545600b -n serverroot host-vg
# qemu-img convert -O raw /var/lib/libvirt/images/lmn7-server-*disk001.raw /dev/host-vg/serverroot
# virsh edit lmn7-server
...
<disk type='block' device='disk'>
   ...
   <source dev='/dev/host-vg/serverroot'/>
   <target dev='vda' bus='virtio'/>
   <address ...           <- zeile löschen
...
# qemu-img info /var/lib/libvirt/images/lmn7-server-*disk002.raw | grep virtual\ size
virtual size: 370G (397284474880 bytes)
# lvcreate -L 397284474880b -n serverdata host-vg
# qemu-img convert -O raw /var/lib/libvirt/images/lmn7-server-*disk002.raw /dev/host-vg/serverdata
# virsh edit lmn7-server
...
<disk type='block' device='disk'>
   ...
   <source dev='/dev/host-vg/serverdata'/>
   <target dev='vdb' bus='virtio'/>
   <address ...           <- zeile löschen
...

Die ursprünglichen Abbilder in /var/lib/libvirt/images können gelöscht werden. Eventuell kann man damit warten, ob man die Abbilder als Recoveryabbilder behält, bis ein Backupsystem eingerichtet ist.

# rm /var/lib/libvirt/images/lmn7-server-*.raw

Netzwerkanpassung des Servers

Es muss nur eine Netzwerkschnittstelle angepasst werden und in die Brücke br-server gestöpselt werden.

# virsh edit lmn7-server
...
<interface type='bridge'>
   <mac address='52:54:00:9f:b8:af'/>
   <source bridge='br-server'/>
...

Start und Konsolenlogin

Starte den Server.

# virsh start lmn7-server
Domain lmn7-server started

In der bereitgestellten lmn7-server-Appliance ist der Server ebenfalls vom KVM-Host aus über die serielle Schnittstelle erreichbar.

# virsh console lmn7-server
Connected to domain lmn7-server
Escape character is ^]

Ubuntu 18.04.2 LTS server ttyS0

server login: root
Password:
Welcome to Ubuntu 18.04.2 LTS (GNU/Linux 4.15.0-46-generic x86_64)
...

Mit der Tastenkombination STRG-5 verlässt man die serielle Konsole.

Optional: Umstellung des Netzbereichs

Wer einen anderen Netzbereich als 10.0.0.0/16 im internen Netzwerk haben möchte, muss auch hier die IP-Adresse des Servers ändern. Beispielhaft wird die Änderung in den beliebten bisherigen Netzbereich 10.16.0.0/12 vollzogen.

Ersetze die Adresse 10.0.0.1/16 in der netplan-Konfiguration durch 10.16.1.1/16, das Gateway und die Nameserver-IP-Adresse durch die entsprechende IP-Adresse der Firewall. Starte danach die Netzwerkkonfiguration neu.

# nano /etc/netplan/01-netcfg.yaml

Der entsprechende Teilblock sieht dann so aus:

ethernets:
  eth0:
    dhcp4: no
    dhcp6: no
    addresses: [10.16.1.1/12]
    gateway4: 10.16.1.254
    nameservers:
      addresses: [10.16.1.254]

# netplan try

Test der Netzwerkverbindung zum Server

Teste, ob du vom Admin-PC (oder als solcher konfigurierten KVM-Host) oder von der Firewall per ssh auf den Server mit dem Standardpasswort Muster! kommst.

# ssh 10.0.0.1 -l root
root@10.0.0.1's password:
Welcome to Ubuntu 18.04.1 LTS (GNU/Linux 4.15.0-38-generic x86_64)
...

Eventuell hilft ein Neustart der virtuellen Maschine, wenn man mehrere Änderungen an der Netzwerkkonfiguration vorgenommen hat.

Teste, ob du vom Server aus zur Firewall kommst:

server~$ ping 10.0.0.254

Docker und OPSI

Die Installationen der bereitgestellten Docker- und OPSI-Appliances funktionieren nach dem gleichen Verfahren wie bei der Server-Appliance nur einfacher, da hier nur eine Festplatte (ohne zusätzliches LVM) zu importieren ist. Beide gehören mit ihren IP-Adressen in das Netz br-server und das darunter liegende Ubuntu lässt sich wie beim Server auf den gewünschten Netzbereich einstellen.

Abschließende Konfigurationen

Aufräumen

Das Paket virtinst sowie dessen Abhängigkeiten können deinstalliert werden, so bleibt das Host-System mit weniger Paketen und weniger Abhängigkeiten sauberer.

# apt remove virtinst
# apt autoremove

Wer seinem KVM-Host die IP-Adresse 10.0.0.10 des Admin-PCs gegeben hat, sollte dies rückgängig machen. Der KVM-Host sollte nicht im pädagogischen Netzwerk auftauchen.

Wer seinen KVM-Host nicht (mehr) im Internet stehen haben will, der muss auch hier die Adresskonfiguration auf dem KVM-Host unter dem Abschnitt br-red rückgängig machen.

Aktivieren des Autostarts der VMs

Damit die VMs zukünftig bei einem Neustart des KVM-Servers nicht immer von Hand gestartet werden müssen, ist es sinnvoll den Autostart zu aktivieren.

# virsh autostart lmn7-opnsense
Domain lmn7-opnsense marked as autostarted
# virsh autostart lmn7-server
Domain lmn7-server marked as autostarted

Es empfiehl sich nun, die Möglichkeiten des Backups und der schnellen Wiederherstellung der virtuellen Maschinen, wenn man die Wiederholung obiger Konfigurationen bei einem Neuanfang vermeiden will.

Snapshot und Backup der KVM-Maschinen

Backup der Festplatten-Abbilder mittels LVM2

Mit Hilfe von LVM2 kann man sehr schnell Snapshots der aktuellen Festplattenabbilder erstellen. Diese Snapshots kann man dann für ein Backup der Daten zu diesem Zeitpunkt verwenden. Alternativ kann man ein später unbrauchbares Laufwerk schnell wieder auf den Stand des Snapshots bringen.

Einstellung von LVM2

Um Schaden am System im internen LVM des Servers vg_srv zu verhindern, sollte man das logical volume /dev/host-vg/serverdata und sein Snapshot /dev/host-vg/serverdata-backup aus dem Scan nach internen LVMs herausfiltern. Das geschieht in der Datei /etc/lvm/lvm.conf und man sucht und ersetzt die Variable global_filter

...
# This configuration option has an automatic default value.
# global_filter = [ "a|.*/|" ]
global_filter = [ "r|^/dev/host-vg/serverdata.*$|" ]
...

Um zu testen, dass der Filter in /etc/lvm/lvm.conf erfolgreich das interne LVM vg_srv ausblendet, ruft man lvs auf. In der Liste der LV sollte dann kein vg_srv auftauchen.

Snapshot erstellen

Einen Snapshot kann man im laufenden Betrieb erstellen, wenn das Dateisystem der VM dies unterstützt. Das LVM sagt dem Dateisystem, sich in einen konsistenten Zustand zu bringen. Sicherheitshalber kann man aber für die Erstellung auch die VM herunterfahren.

Ein Snapshot erstellt ein neues logical volume (LV) zum Zeitpunkt der Erstellung. Zunächst ist der Snapshot identisch mit dem laufenden und verbraucht keinen Speicherplatz. Sobald am laufenden LV Änderungen passieren, wird der alte Inhalt im dem Snapshot gespeichert. Man muss bei der initialen Erstellung eine Größe für den Snapshot wählen. Natürlich kann die Summe aller geänderten Daten die Größe des Snapshots erreichen, dann funktioniert das Prinzip nicht mehr. Für die folgenden Zwecke werden etwa 5% des originalen volumes als Größe gewählt, da in einem überschaubaren Zeitraum der Snapshot wieder entfernt wird.

# lvcreate -s /dev/host-vg/opnsense -L 2G -n opnsense-backup
Using default stripesize 64,00 KiB.
Logical volume "opnsense-backup" created.
# lvcreate -s /dev/host-vg/serverroot -L 5G -n serverroot-backup
Using default stripesize 64,00 KiB.
Logical volume "serverroot-backup" created.
# lvcreate -s /dev/host-vg/serverdata -L 20G -n serverdata-backup
Using default stripesize 64,00 KiB.
Logical volume "serverdata-backup" created.
# lvs
LV                VG      Attr        LSize   Pool Origin   Data%  Meta%  Move Log Cpy%Sync Convert
opnsense          host-vg owi-aos---   10,00g
opnsense-backup   host-vg swi-a-s---    2,00g      opnsense 0,05
serverdata        host-vg owi-aos---  370,00g
serverdata-backup host-vg swi-a-s---   20,00g      serverdata 0,01
serverroot        host-vg owi-aos---   25,00g
serverroot-backup host-vg swi-a-s---    5,00g      serverroot 0,00

In der Tabelle sieht man bei den Attributen, welches das Original und welches der Snapshot ist (Spalte 1). In Spalte 6 steht, ob ein LV geöffnet, d.h. z.B. gemountet ist (“o”) oder nicht.

Snapshot zurückführen

Will man das Abbild in den Zustand vor dem Snapshot zurückführen, muss man den Client stoppen und dann den Snapshot “mergen”. Dies geht relativ schnell.

# virsh shutdown lvm7-opnsense
# lvconvert --mergesnapshot /dev/host-vg/opnsense-backup
Merging of volume host-vg/opnsense-backup started.
host-vg/opnsense: Merged: 100,00%

Für den Server, der zwei Abbilder hat, müssen natürlich alle Abbilder zurückgeführt werden, damit ein konsistenter Zustand hergestellt wird.

# virsh shutdown lvm7-server
# lvconvert --mergesnapshot /dev/host-vg/serverroot-backup
Merging of volume host-vg/serverroot-backup started.
host-vg/serverroot: Merged: 100,00%

Falls beim logischen Laufwerk serverdata das interne LVM sichtbar wurde (lvs zeigt sie an), weil z.B. der Filter nicht funktioniert, dann müssen zunächst die internen logischen Laufwerke geschlossen werden, sonst kann der Snapshot nicht zusammengeführt werden.

# lvchange -a n /dev/vg_srv/*  --- nur für den Fall, dass der Filter nicht funktioniert hat
# vgchange -a n vg_srv         --- nur für den Fall, dass der Filter nicht funktioniert hat
# lvconvert --mergesnapshot /dev/host-vg/serverdata-backup
Merging of volume host-vg/serverdata-backup started.
host-vg/serverdata: Merged: 100,00%

Snapshot als Basis für ein Datei-Backup verwenden

Will man den Snapshot für die Erstellung eines dateibasierten Backups verwenden, z.B. mit rsync oder rsnapshot, muss man das logical volume (LV) für das Hostsystem aufschließen, die Dateien kopieren und wieder zuschließen. Danach kann man den Snapshot entfernen.

Am Beispiel der OPNsense wird auf ein NAS oder ein Verzeichnis gesynced, deren Zielverzeichnis zuvor existieren müssen.

# kpartx -av /dev/host-vg/opnsense-backup
# mount /dev/mapper/host--vg-opnsense--backup1 /mnt
# rsync -aP /mnt/ user@NAS:/targetdir-opnsense/
oder
# rsync -aP /mnt/ /srv/backup/opnsense/
...
# umount /mnt
# kpartx -dv /dev/host-vg/opnsense-backup
# lvremove /dev/host-vg/opnsense-backup

Die Root-Platte der Server-VM kann wie im Fall der OPNsense entpackt und kopiert werden, wobei nur die zweite Partition die Daten enthält, die erste ist eine BIOS-Partition.

# kpartx -av /dev/host-vg/serverroot-backup
add map host--vg-serverroot--backup1 (253:10): 0 2048 linear 253:5 2048
add map host--vg-serverroot--backup2 (253:12): 0 52422656 linear 253:5 4096
# mount /dev/mapper/host--vg-serverroot--backup2 /mnt
... --- backup der Root-Partition
# umount /mnt
# kpartx -dv /dev/host-vg/serverroot-backup
del devmap : host--vg-serverroot--backup2
del devmap : host--vg-serverroot--backup1
# lvremove -y /dev/host-vg/serverroot-backup

Die Daten-Platte der Server-VM ist ungleich komplexer, weil ein weiteres LVM in der Platte /dev/host-vg/serverdata steckt, das freigelegt werden muss. Dafür nimmt man den oben eingerichteten Filter heraus und LVM findet automatisch die genestete VG vg_srv. Ein Snapshot ist nicht möglich, weil die VG keinen freien Speicher für einen Snapshot zur Verfügung hat. Es ist also notwendig, die Server-VM zu stoppen. Dann aktiviert man die VG und kann dann direkt die LVs mounten. Nach dem Backup und umounten, deaktiviert man die VG, kann die Server-VM wieder starten und versteckt die VG wieder über die Filter.

Alternativ entscheidet man sich für ein deutlich einfacheres komplettes Backup der Platten der Server-VM.

Backup kompletter Abbilder

Komplette Kopien für ein Backup der Festplattenabbilder kann man mit qemu-img vornehmen. Am Beispiel der OPNsense, wird zuerst die VM heruntergefahren, das Abbild (in ein komprimiertes Abbild in ein Backup-Verzeichnis) kopiert und dann wieder hochgefahren.

# virsh shutdown lmn7-opnsense
# export BDATE=$(date +%Y_%m_%d_%H_%M)
# qemu-img convert -O qcow2 /dev/host-vg/opnsense /srv/backup/opnsense_${BDATE}.qcow2
# ln -sf /srv/backup/opnsense_${BDATE}.qcow2 /srv/backup/opnsense_latest.qcow2
# virsh start lmn7-opnsense

Am Beispiel des Servers

# virsh shutdown lmn7-server
# export BDATE=$(date +%Y_%m_%d_%H_%M)
# qemu-img convert -O qcow2 /dev/host-vg/serverroot /srv/backup/server_disk1_${BDATE}.qcow2
# qemu-img convert -O qcow2 /dev/host-vg/serverdata /srv/backup/server_disk2_${BDATE}.qcow2
# ln -sf /srv/backup/server_disk1_latest.qcow2 /srv/backup/server_disk1_${BDATE}.qcow2
# ln -sf /srv/backup/server_disk2_latest.qcow2 /srv/backup/server_disk2_${BDATE}.qcow2
# virsh start lmn7-server

Im Prinzip könnte auch eine komplette Kopie eines Snapshot-LVs gemacht werden. Andererseits möchte man so ein vollständiges Backup der VM besser in einem heruntergefahrenen Zustand machen. Um die Downtime zu minimieren, kann man ein Snapshot erstellen, die VM wieder hochfahren, die Snapshot-LVs mit qemu-img konvertieren und dann die Snapshots wieder löschen, beispielhaft an der OPNsense:

# virsh shutdown lmn7-opnsense
# lvcreate -s /dev/host-vg/opnsense -L 2G -n opnsense-backup
# virsh start lmn7-opnsense
# export BDATE=$(date +%Y_%m_%d_%H_%M)
# qemu-img convert -O qcow2 /dev/host-vg/opnsense-backup /srv/backup/opnsense_${BDATE}.qcow2
# ln -sf /srv/backup/opnsense_${BDATE}.qcow2 /srv/backup/opnsense_latest.qcow2
# lvremove /dev/host-vg/opnsense-backup

Recovery kompletter Abbilder

Die Wiederherstellung kompletter Abbilder verläuft analog zum Import der Appliances. Der Befehl qemu-img muss als Ziel das logical volume (LV) haben, welches vorher existieren muss. Je nachdem, wie der Zustand des KVM-Hosts vor der Wiederherstellung ist, muss man

  • wenn der KVM-Host unverändert ist nur das Backup in die bestehenden LVs zurückspielen.

  • nach einer Neuinstallation des KVM-Hosts die Volume Group und die LVs erstellen, die Metadaten für die VM rekonstruieren, dann das Backup zurückspielen

Das reine Zurückspielen des letzten Backups in ein unverändertes System geht am Beispiel der OPNsense so:

# virsh shutdown lmn7-opnsense
# qemu-img convert -O raw  /srv/backup/opnsense_latest.qcow2 /dev/host-vg/opnsense
# virsh start lmn7-opnsense

Entsprechend funktioniert das Zurückspielen für den Server oder andere VMs.

Die Rekonstruktion der Meta-Daten sollte es genügen, das Verzeichnis /etc/libvirtd/ auf dem KVM-Host wiederherzustellen, wurde für diese Dokumentation noch nicht getestet. Darüberhinaus ist die Erstellung der volume group und die Erstellung der LVs notwendig.

Weiter geht es mit dem Setup

follow_me2setup
